喇叭的TS參數如何測量

       如果你得到了一款喇叭，想要做一對音箱，應該如何開始呢？首先需要知道喇叭TS參數。TS就是喇叭的一長串看不懂的數據表格，一般品牌喇叭都會有標注，但是大部分的都不準，我們測試過很多喇叭，只有紳士寶的喇叭的參數和測量的基本一致，其他品牌多少都有偏差，還有一些高檔音響流出來的原廠喇叭更加沒有參數。沒有參數我們就自己測了。今天我就詳細地教大家來測量TS參數。

喇叭標注的TS參數

       測量TS參數之前，你首先得有測量阻抗的設備，“迷點音響測試系統”這款設備就可以測量阻抗、測量曲線。

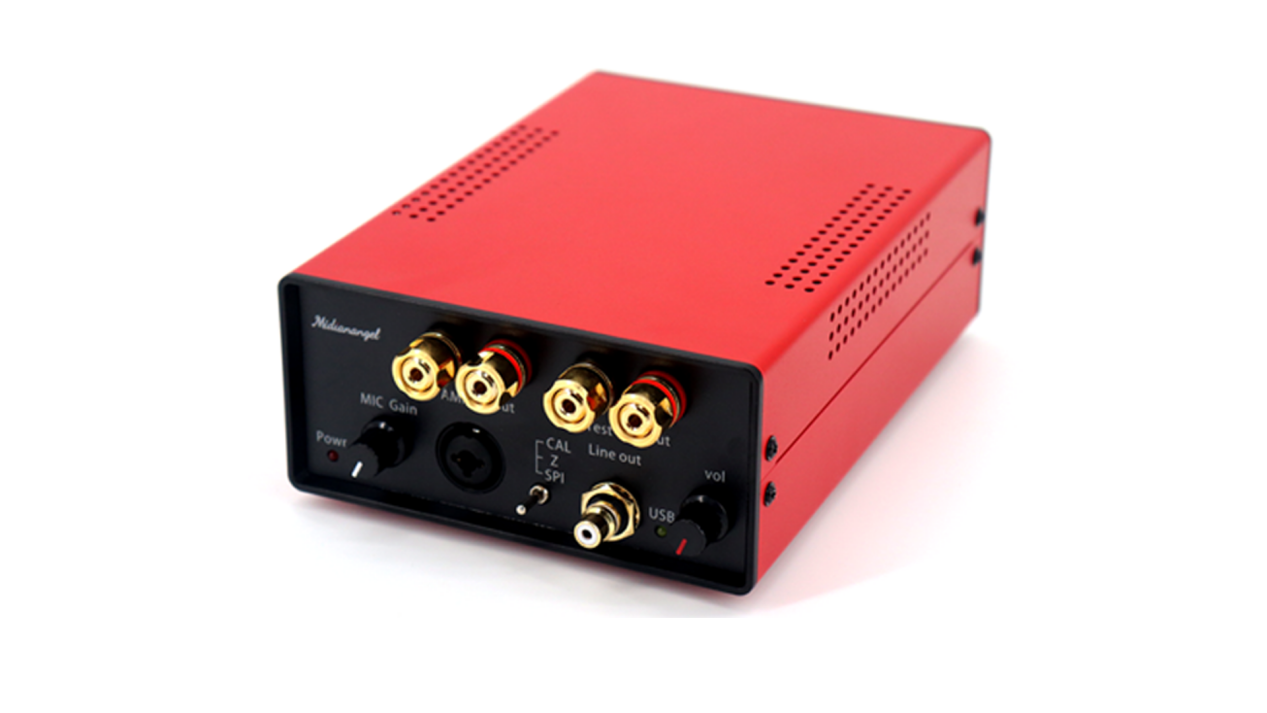

迷點音響測試系統

       今天我們就以這款馬克6.5寸全頻喇叭為例，教大家如何測量TS參數。

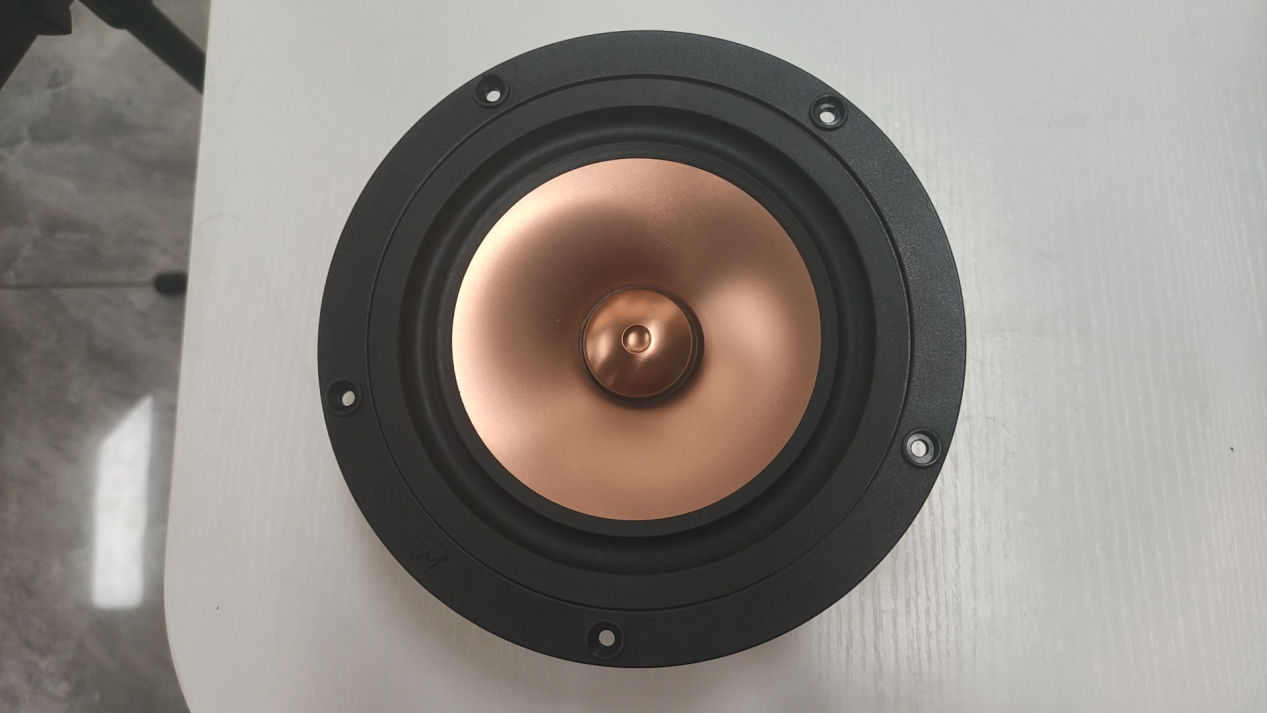

馬克6.5寸全頻喇叭

       首先我們把測試系統撥到Z擋，用兩條鱷魚夾線，夾住喇叭的正負極，把喇叭垂直于地面90°。打開REW測試第一條自由阻抗曲線。

測試系統撥到“Z”檔

夾住喇叭正負極，垂直于地面90°測量自由阻抗曲線

       接下來，我們需要給喇叭加入已知克重的重物，給喇叭加入負載。測量第二條曲線。

給喇叭加入已知克重的負載測量第二條曲線

       改變重物克重，測量第三條曲線。

改變負載重量，測量第三條曲線

       記得三條曲線都一定要讓喇叭垂直于地面90°測量，這時候就獲得了三條高度、頻率點不一致的曲線。

獲得了三條不同的曲線

       我們打開REW選擇菜單“工具”-“Thiele-Small參數”進入TS參數計算器。我們今天的測量方法是使用的兩次重物的計算方法，測量方法選擇“雙重附加質量”。

       這里一共有三個框，我們把測到的三條曲線分別選中，第一個框是自由阻抗曲線。我們選擇最先測到的那條；第二個框，選擇第二條，并且填入負載克重；第三個框，選擇第三條，填入克重。到了這里我們的測量已經完成，接下來只需要填入幾個重要參數就可以讓軟件自動計算TS參數了。

       第一個，我們先填入喇叭的直流電阻值，大家可以用萬用表選擇歐姆擋位，測量喇叭電阻，如果沒有萬用表，我們可以直接觀察喇叭阻抗曲線的最低點的阻抗值也是可以得出直流電阻的。第二項，是填入喇叭振膜的面面積，這里提供了一個計算器，只需要填入喇叭的直徑就可以計算出來。這里值得注意的是，測量偏差會影響整個TS參數的計算結果。一般測量方法是用尺從喇叭一邊懸邊的中點，通過圓心量到另一邊懸邊的中心，這個距離為喇叭的有效振動直徑。

阻抗曲線的最低點的阻抗值

測量喇叭直徑

填入直徑自動計算出振膜面積，注意是“直徑”

       最后兩項是你測量環境的溫度和當地的大氣壓值。填好后點擊“計算參數”，這時TS參數就計算出來了，點擊“將參數寫入文件”導出到出文本文件到指定位置，TS參數就計算完成了。

填入數據后點擊計算參數計算出TS參數

導出的TS參數

       附上TS參數部分數據中文參照。
